CHLF型不銹鋼輕型分段式多級泵
■ CHLF型不銹鋼輕型分段式多級泵產品概述：
CHL，CHLK和CHLF（T）不銹鋼輕型分段式多級泵采用了免修機械密封。泵的過流部件均采用不銹鋼資料（304或316）制成，具有低噪音，耐輕腐蝕，外形漂亮、體積小、重量輕、運用壽命長等特色。
■ CHLF型不銹鋼輕型分段式多級泵工作條件：
淡薄、潔凈、不凝、不爆破、不含固體顆?；蚶w維的液體。
液體溫度： 常溫型－15℃至+70℃
熱水型+70℃至+110℃
環境溫度：+40℃
運作壓力：10巴
進口壓力受運作壓力約束
介質酸堿性：PH4~9

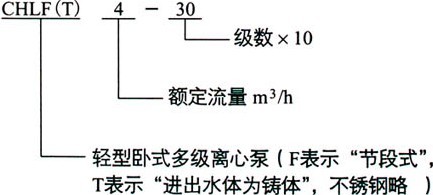

■ CHLF型不銹鋼輕型分段式多級泵類型意義：
■ CHLF型不銹鋼輕型分段式多級泵泵電機：
● 全封閉式風冷電機
● 鋁殼
● 安全等級：IP55、密封等級：F
● 規范電壓：50Hz：1×220-240V 3×220-240V 3×380-415V
■ CHLF型不銹鋼輕型分段式多級泵運送介質：
● 淡薄、清潔、不含固體顆?；蚶w維的非易燃易爆液體。
● 多級泵能夠運送比如礦泉水、軟化水、純水、清油和其他輕化工介質。
● 當運送液體的密度或粘度大于水，如需求，有必要配用大功率電機。
● 多級泵是否適用于某一特定液體由多種要素決議，其間*重要的是氯含量、PH值、溫度和溶劑、油的含量等。

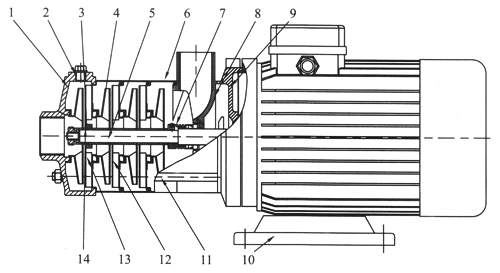

■ CHLF型不銹鋼輕型分段式多級泵結構圖：
序號 | 稱號 | 資料 | AISI/ASTM | 序號 | 稱號 | 資料 | AISI/ASTM |
2 | 堵頭 | 不銹鋼 | AISI304 | 3 | 軸承 | 碳化鎢 | |
4 | 葉輪 | 不銹鋼 | AISI304 | 5 | 軸 | 不銹鋼 | AISI304 |
6 | 出水導葉 | 不銹鋼 | AISI304 | 8 | 機械密封 | ||
9 | 電機端蓋 | 鋁合金 | 10 | 底座 | 鑄鐵 | ASTM25B | |
11 | 拉桿 | 不銹鋼 | AISI304 | 12 | 導葉 | 不銹鋼 | AISI304 |
13 | 支撐導葉 | 不銹鋼 | AISI304 | 14 | 葉輪隔套 | 不銹鋼 | AISI304 |
1 | 進水體 | 不銹鋼 | AISI304 | 7 | 出水體 | 不銹鋼 | AISI304 |
1 | 進水體 | 鑄鐵 | ASTM25B | 7 | 出水體 | 鑄鐵 | ASTM25B |
■ CHLF型不銹鋼輕型分段式多級泵產品用途：
CHL，CHLK和CHLF（T）型不銹鋼輕型分段式多級泵首要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化體系、輕油等的循環和增壓。
1）小型中央空調循環
2）冷卻體系
3）工業清洗
4）水處理（水的凈化）
5）水產飼養
6）上肥/計量體系
7）環境應用
■ CHLF型不銹鋼輕型分段式多級泵性能參數：
類型 | 揚程 | 流量(m3/h) | 電機功率(KW) | 轉速(r/min) |
CHL2-20 | 14 | 2 | 0.37 | 2900 |
CHL2-30 | 21 | 2 | 0.55 | 2900 |
CHL2-40 | 28 | 2 | 0.55 | 2900 |
CHL2-50 | 35 | 2 | 0.55 | 2900 |
CHL2-60 | 42 | 2 | 0.75 | 2900 |
CHL4-20 | 15 | 4 | 0.55 | 2900 |
CHL4-30 | 22 | 4 | 0.75 | 2900 |
CHL4-40 | 30 | 4 | 0.75 | 2900 |
CHL8-10 | 8.5 | 8 | 0.75 | 2900 |
CHL8-20 | 17 | 8 | 0.75 | 2900 |
CHL8-30 | 25.5 | 8 | 1.1 | 2900 |
CHL8-40 | 34 | 8 | 1.5 | 2900 |
CHL8-50 | 42.5 | 8 | 2.2 | 2900 |
CHL12-10 | 9.5 | 12 | 0.75 | 2900 |
CHL12-20 | 19.5 | 12 | 1.2 | 2900 |
CHL12-30 | 29.5 | 12 | 1.8 | 2900 |
CHL12-40 | 39.5 | 12 | 2.4 | 2900 |
CHL12-50 | 50 | 12 | 3 | 2900 |
CHL16-10 | 10 | 16 | 1.1 | 2900 |
CHL16-20 | 21 | 16 | 2.2 | 2900 |
CHL16-30 | 32 | 16 | 3 | 2900 |
CHL20-10 | 9.5 | 20 | 1.1 | 2900 |
CHL20-20 | 21 | 20 | 2.2 | 2900 |
CHL20-30 | 33 | 20 | 4 | 2900 |
CHLF(T)2-20 | 14 | 2 | 0.37 | 2900 |
CHLF(T)2-30 | 21 | 2 | 0.55 | 2900 |
CHLF(T)2-40 | 28 | 2 | 0.55 | 2900 |
CHLF(T)2-50 | 35 | 2 | 0.55 | 2900 |
CHLF(T)2-60 | 42 | 2 | 0.75 | 2900 |
CHLF(T)4-20 | 15 | 4 | 0.55 | 2900 |
CHLF(T)4-30 | 22 | 4 | 0.55 | 2900 |
CHLF(T)4-40 | 30 | 4 | 0.75 | 2900 |
CHLF(T)4-50 | 38 | 4 | 1.1 | 2900 |
CHLF(T)4-60 | 45 | 4 | 1.1 | 2900 |
CHLF(T)8-10 | 8.5 | 8 | 0.75 | 2900 |
CHLF(T)8-20 | 17 | 8 | 0.75 | 2900 |
CHLF(T)8-30 | 25.5 | 8 | 1.1 | 2900 |
CHLF(T)8-40 | 34 | 8 | 1.5 | 2900 |
CHLF(T)8-50 | 42.5 | 8 | 2.2 | 2900 |
CHLF(T)12-10 | 9.5 | 12 | 0.75 | 2900 |
CHLF(T)12-20 | 19.5 | 12 | 1.2 | 2900 |
CHLF(T)12-30 | 29.5 | 12 | 1.8 | 2900 |
CHLF(T)12-40 | 39.5 | 12 | 2.4 | 2900 |
CHLF(T)12-50 | 50 | 12 | 3 | 2900 |
CHLF(T)16-10 | 10 | 16 | 1.1 | 2900 |
CHLF(T)16-20 |
