CQF氟塑料磁力泵

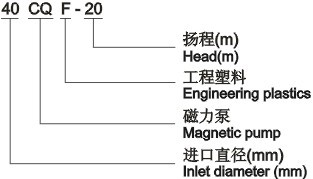

CQF工程塑料磁力泵類型含義
CQF工程塑料磁力泵首要特點:
CQF型工程塑料磁力泵以靜密封替代動密封,使泵的過流部件處于徹底密封狀況,徹底解決了其它泵的機械密封無法防止的跑,冒,滴之蔽病,磁力泵選用耐腐蝕,鋼玉陶磁,增強聚丙稀作為制造資料,因此它具有杰出的抗腐蝕功能,并可以使實運送介質免受污染。

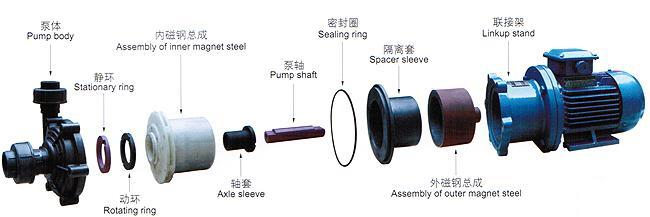

CQF工程塑料磁力泵結構爆破圖:
注:1、泵 體:增強聚丙稀; 2、靜 環:碳化硅或氧化鋁陶瓷;3、動 環:填充F4;4、葉 輪:增強聚丙??;5、密封圈:氟橡膠;6、隔 板:增強聚丙??;7、阻隔套:增強聚丙??;8、外磁:HT200+永磁體;9、轉子:增強聚丙稀+永磁體;10、主軸:碳化硅或氧化鋁陶瓷;11 軸承:填充F4;12、支架:HT200

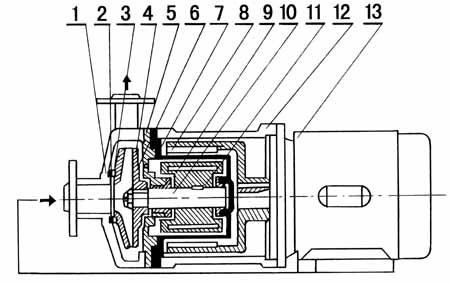

CQF工程塑料磁力泵結構圖
1 | 泵 殼 | 2 | 靜 環 | 3 | 動 環 | 4 | 葉 輪 | 5 | 密封圈 | 6 | 隔 板 | 7 | 阻隔套 |
8 | 外磁鋼總成 | 9 | 內磁鋼總成 | 10 | 泵 軸 | 11 | 軸 套 | 12 | 聯接架 | 13 | 電 機 |
CQF工程塑料磁力泵作業原理:
CQF型工程塑料磁力驅動離心泵(簡稱工程塑料磁力泵),一般由電動機,磁力偶合器和工程塑料離心泵構成。其首要特點是運用磁力偶合器傳遞動力,徹底無泄漏,當電動機股動磁力偶合器的外磁鋼旋轉時,磁力線穿過間隙和阻隔套,作用于內磁鋼上,使泵轉子與電動機同步旋轉,無機械觸摸地傳遞扭矩。在泵軸的動力輸入端,因為液體被封閉在停止的阻隔套內,沒有動密封因此徹底無泄漏。CQ系列磁力泵型式及基本參數契合JB/TQ786-89《小型磁力驅動離心泵型式與基本參數》規范和《小型磁力驅動離心泵三個規范的補充規定》。
CQF工程塑料磁力泵功能參數:
型 號 | 口徑 | 流量 (m3/h) | 揚程 (m) | 電機功率 (kW) | 電 壓 (V) | 材 質 | |
進口 | 出口 | ||||||
10CQF-3 | 10 | 8 | 0.9 | 3 | 0.025 | 220 | 工 程 塑 料 |
14CQF-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 | |
16CQF-8 | 15 | 15 | 1.8 | 8 | 0.12 | 220/380 | |
20CQF-12 | 25 | 18 | 3 | 12 | 0.37 | 220/380 | |
25CQF-15 | 25 | 20 | 5.4 | 15 | 1.1 | 380 | |
32CQF-15 | 32 | 25 | 6.5 | 15 | 1.1 | 380 | |
32CQF-25 | 32 | 25 | 4.8 | 25 | 1.1 | 380 | |
40CQF-20 | 40 | 32 | 10.8 | 20 | 2.2 | 380 | |
50CQF-25 | 50 | 40 | 14.4 | 25 | 3 | 380 | |
50CQF-32 | 50 | 40 | 12.5 | 32 | 4 | 380 | |
65CQF-25 | 65 | 50 | 25 | 25 | 5.5 | 380 | |
65CQF-32 | 65 | 50 | 25 | 32 | 5.5 | 380 | |
注:表中20CQF-12---65CQF-32都可配防爆電機 |
