FZB-Ⅱ直連式氟塑自吸泵
一、FZB氟塑料自吸泵概述：
FZB化工泵具有結構緊湊合理、耐強腐蝕、密封性能?chē)烂芸煽?、工作穩定、噪聲低、機械強度高、不老化、無du素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
二、FZB氟塑料自吸泵特點：
FZB化工泵使用的氟塑料是當今世界較優秀的耐腐蝕材料惠爾泵業選用該材料生產的FZB型氟塑料合金化工泵，具有特強的耐腐性，且機械強度高、不老化、無du素分解，可輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性介質，因而廣泛適用于化工、石油、制藥、農藥、冶煉、染料、造紙、電鍍、食品等。
三、FZB氟塑料自吸泵結構說明
FZB自吸泵由泵體葉輪合蓋密封件支架泵軸邊軸器吊緊螺栓螺母底板組成。
1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合成金制成。
2、合蓋右邊一側內埋一只不銹鋼（1Cr18Ni9Ti）模壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合成金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與 葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。
四、FZB型氟塑料自吸泵技術參數：
流量：1.5～60m3h；
揚程：15～50m；
轉速：2900rmin；
功率：1.5～15KW；
進口直徑：25～80mm；
適用溫度：-20℃～120℃。

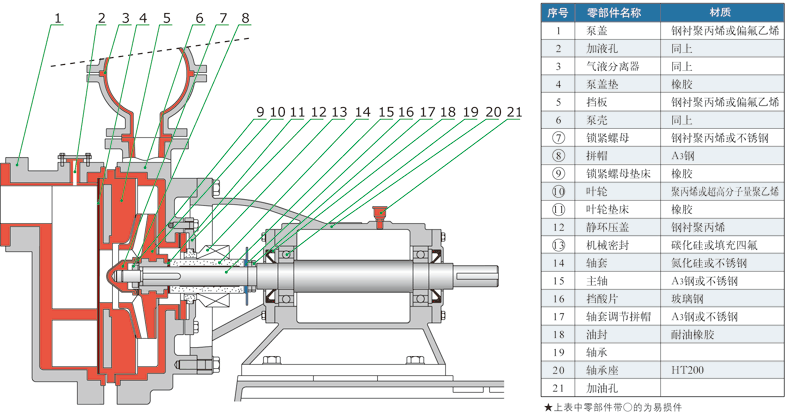

五、直連式FZB自吸泵結構示意圖
六、FZB自吸泵性能參數
型號 | 流量(m3/h) | 揚程 | 進口 | 出口 | 功率 | 轉速(r/min) | 效率(%) | 自吸高度 | 自吸時間 |
25FZB-20 | 1.6 | 20 | Φ25 | Φ25 | 2.2 | 2900 | 20 | 1.5 | 150 |
32FZB-20 | 3.2 | 20 | Φ32 | Φ25 | 2.2 | 2900 | 30 | 1.5 | 150 |
40FZB-20 | 6.3 | 20 | Φ40 | Φ32 | 2.2 | 2900 | 42 | 3 | 150 |
50FZB-20 | 12.5 | 20 | Φ50 | Φ32 | 2.2 | 2900 | 42 | 3 | 150 |
50FZB-30 | 12.5 | 30 | Φ50 | Φ50 | 4 | 2900 | 48 | 3 | 180 |
65FZB-30 | 25 | 30 | Φ65 | Φ50 | 7.5 | 2900 | 55 | 3 | 180 |
80FZB-30 | 50 | 30 | Φ80 | Φ65 | 11 | 2900 | 58 | 3 | 180 |
50FZB-45 | 12.5 | 45 | Φ50 | Φ32 | 7.5 | 2900 | 35 | 3 | 200 |
65FZB-45 | 25 | 45 | Φ65 | Φ40 | 11 | 2900 | 42 | 3 | 200 |
80FZB-45 | 50 | 45 | Φ80 | Φ65 | 15 | 2900 | 53 | 3 | 200 |
100FZB-45 | 100 | 45 | Φ100 | Φ80 | 30 | 2900 | 55 | 3 | 250 |
100FZB-32 | 100 | 32 | Φ100 | Φ80 | 18.5 | 2900 | 48 | 3 | 250 |
