ZXL-2型帶底座直連式自吸泵
ZXL系列泵分為ZXL-1型無底座自吸泵，和ZXL-2型帶底座自吸泵。上圖為ZXL-2型。
直連式自吸泵的電機與泵頭中間沒有聯軸器的存在，它的流量很大，能達到幾百立方每小時，所以我們又把它稱為大流量自吸泵，這種水泵的揚程適中，但是只能輸送清水，或者類似清水的化學物。
一、產品特點
1、結構緊湊。該兩系列自吸泵為臥式結構、機泵一體、外型美觀、占地面積少，與普通自吸泵比較，占地面積減少30％。如采用IP54戶外電機則無需泵房，可置于戶外使用。
2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有好的動靜平衡，運行時無振動，低嗓音、延長了軸承的使用壽命，改善了使用環境。
3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨損、無泄漏、使用壽命長。
4、采用先進水力模型、具有效率高、性能好等特點。
5、安裝使用維護方便。吐出管路不需要裝止回閥，吸人管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。
6、結構獨特、自吸性能好，工作前只需保證泵體內儲有定量引液即可。
二、產品用途
1、ZXL型大流量直連式自吸泵適用于工業和城市給排水，環保、建筑、消防、化工，制藥、染料、印染、釀造、電力、電鍍、造紙、工礦沖洗，設備冷卻等。使用介質溫度不超過80℃，粘度≤100厘珀、含固量可達30％以下。
三、工作條件
1、周?chē)h(huán)境溫度≤40℃，海撥高度≤1000m，相對濕度≤95％，介質溫度≤80℃，特殊要求可以達到200℃。
2、自吸高度不能超過規定值5-6.5米，吸入管長度≤10米。

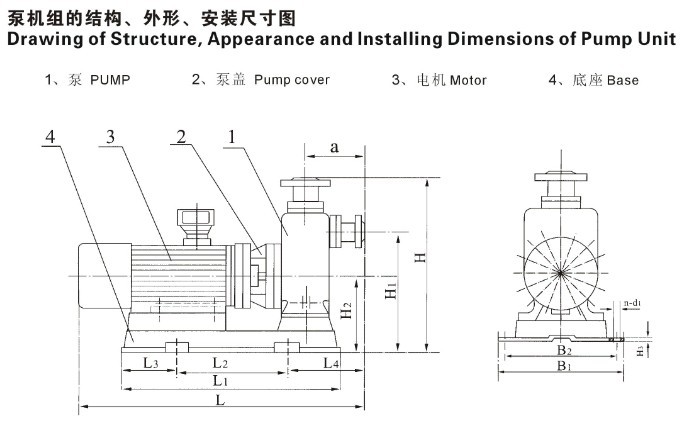

四、直連式自吸泵結構示意圖
五、性能參數表
| 型號 口徑-流量-揚程-功率 （mm）（m3/h）（m）（kw） | 吸程 （M） | 轉速 （r/min） | 自吸性能 （min/5m） | 電機功率 （KW） |
| 25ZXL3.2-20 | 6.5 | 2900 | 1.9 | 0.75 |
| 25ZXL3.2-32 | 6.5 | 2900 | 1.8 | 1.5 |
| 32ZXL3.2-32 | 6.5 | 2900 | 1.9 | 1.5 |
| 32ZXL3.2-50 | 6.5 | 2900 | 1.7 | 3.0 |
| 40ZXL6.3-20 | 6.5 | 2900 | 1.9 | 1.1 |
| 40ZXL6.3-30 | 6.5 | 2900 | 1.8 | 2.2 |
| 40ZXL6.3-30 | 6.5 | 2900 | 1.8 | 3.0 |
| 40ZXL10-32 | 6.5 | 2900 | 1.5 | 4.0 |
| 40ZXL10-40 | 6.5 | 2900 | 1.7 | 5.5 |
| 40ZXL12.5-50 | 6.5 | 2900 | 2.4 | 1.5 |
| 50ZXL15-12 | 6.5 | 2900 | 1.9 | 2.2 |
| 50ZXL18-20 | 6.5 | 2900 | 1.5 | 3.0 |
| 50ZXL12.5-32 | 6.5 | 2900 | 1.5 | 4.0 |
| 50ZXL20-30 | 6.5 | 2900 | 1.7 | 4.0 |
| 50ZXL15-40 | 6.5 | 2900 | 1.4 | 5.5 |
| 50ZXL12.5-50 | 6.5 | 2900 | 1.3 | 7.5 |
| 50ZXL-20-75 | 6.5 | 2900 | 1.3 | 11.0 |
| 65ZXL30-15 | 6 | 2900 | 2 | 3.0 |
| 65ZXL20-30 | 6 | 2900 | 2 | 4.0 |
| 65ZXL25-32 | 6 | 2900 | 1.9 | 5.5 |
| 65ZXL25-50 | 6 | 2900 | 1.8 | 7.5 |
| 65ZXL25-75 | 6 | 2900 | 1.8 | 11.0 |
| 80ZXL35-13 | 6 | 2900 | 1.9 | 3.0 |
| 80ZXL43-17 | 6 | 2900 | 1.8 | 4.0 |
| 80ZXL40-22 | 6 | 2900 | 1.9 | 5.5 |
| 80ZXL50-32 | 6 | 2900 | 1.5 | 7.5 |
| 80ZXL60-55 | 6 | 2900 | 1.5 | 18.5 |
| 80ZXL60-70 | 6 | 2900 | 1.2 | 22.0 |
| 100ZXL100-20 | 5.5 | 2900 | 1.8 | 11.0 |
| 100ZXL100-30 | 5.5 | 2900 | 1.8 | 15.0 |
| 100ZXL100-40 | 6 | 2900 | 1.8 | 18.5 |
| 100ZXL100-65 | 6 | 2900 | 1.8 | 30.0 |
| 100ZXL70-80 | 6 | 2900 | 1.8 | 30.0 |
| 150ZXL170-45 | 6 | 2900 | 1.9 | 37.0 |
| 150ZXL170-55 | 5 | 2900 | 1.8 | 45.0 |
| 150ZXL150-80 | 5 | 2900 | 1.8 | 55.0 |
| 200ZXL400-32 | 5 | 1450 | 2 | 55.0 |
| 200ZXL280-96 | 5 | 1450 | 1.8 | 90.0 |
| 200ZXL350-65 | 5 | 1450 | 1.8 | 110.0 |
| 250ZXL550-32 | 5 | 1450 | 2 | 75.0 |
| 250ZXL400-50 | 5 | 1450 | 2 | 90.0 |
| 250ZXL450-55 | 5 | 1450 | 2 | 110.0 |
| 300ZXL600-32 | 5 | 1450 | 2 | 90.0 |
| 300ZXL500-50 | 5 | 1450 | 2 | 110.0 |
| 300ZXL550-55 | 5 | 1450 | 2 | 132.0 |
